電動推桿(DT型）

    電動推桿是一種直行程往復執行元件，且借助于其它桿系還能完成轉動和擺動，被廣泛以重量輕、推拉力大、噪音低、耗能少、安裝保養方便，可單獨操作，也可以遠距離集中控制等優點，被廣泛應用于冶金、電力、煤炭、機構、化工等部門，尤其適用于遠距離、高空及危險等場合。代替液壓、氣動裝置進行集中控制或自動控制。

1．結構

電動推桿由驅動電機、減速齒輪、絲桿、導套、推桿、滑座、彈簧、外殼、連接頭及行程開關所組成，結構緊湊、動作靈敏、安裝方便。

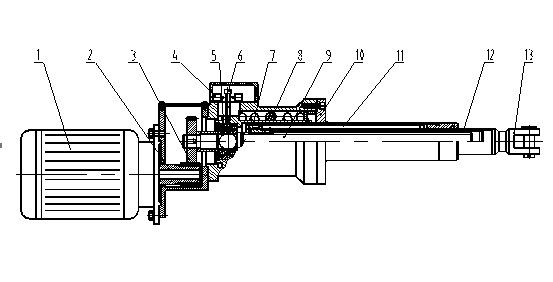

2．結構示意圖

1.電動機    2.小齒輪    3.大齒輪    4.左右行程開關     5.滑座

6.撥桿      7.螺母      8.彈簧       9.螺桿        10導套組件

11導軌     12推桿     13.接頭

電液推桿工作原理 ：

 電動推桿以電動機為動力源，經變速、帶動螺桿螺旋副產生直線運動，由于推桿內管與螺母是固定的，用連在內管的接頭連接設備帶動工作，由電動機的正反轉產生伸或縮的運動，這便是電動推桿的工作原理。在電功率配合合理情況下，電動推桿力的大小決定于彈簧。電動推桿帶動設備，因各種因素在中途受阻或推桿到了兩端的極限位置，推桿的內管不動，而螺桿還能轉動，那螺桿勢必要沿著推桿內管的反方向運動，由結構看出，螺桿帶動滑座克服設定的彈簧力運動，帶動撥桿，壓住限位開關，關閉電源，這樣就起到保護作用。由于開關比較容易損壞，我公司特地結合電動推桿的結構，研制出一套機械保護裝置，它靈敏度高，在出廠調試中機械保護裝置比電氣保護推力大500N左右，這樣兩套保護裝置就能有效、可靠地保護推桿本身及被連接設備的安全了。

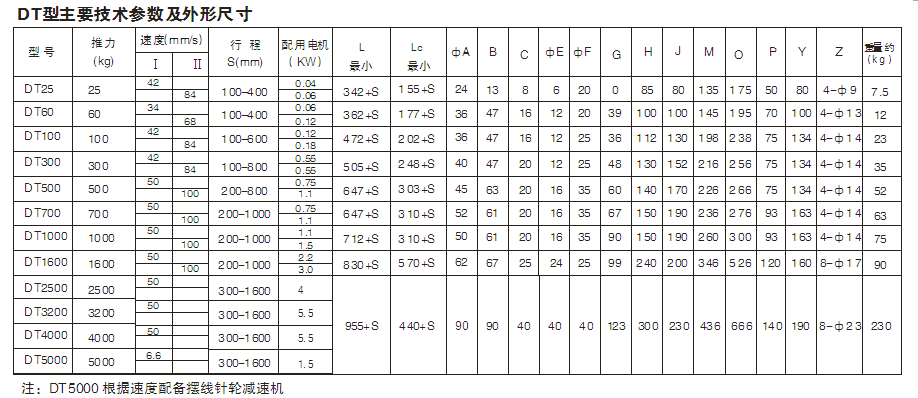

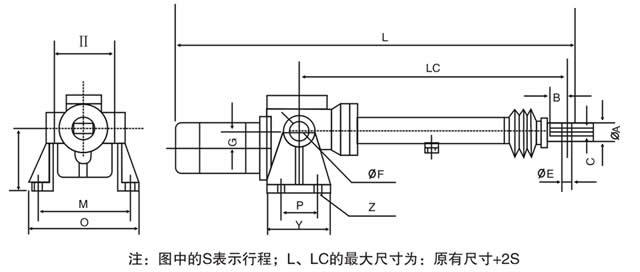

 DT 直式電動推桿選型：
